Yeşil Bina, Düşük Karbon Emisyonu
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Runpaq |
| Sertifika: | CE |
| Model numarası: | 25S-T2 |
| Min sipariş miktarı: | 50 parça |
| Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| Ambalaj bilgileri: | kutu + maste karton + palet |
| Teslim süresi: | 15-21 gün |
| Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
| Yetenek temini: | 200000 takım / ay |
| Çap: | DN8-DN32 (tam çap veya azaltılmış çap) | Basınç: | PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| çalışma akımı: | <80 mA | Voltaj: | DC5V / DC12-24V / AC85-230V / AC220V |
| güç: | <2W | dönme momenti: | 2,5 NM |
| Açma / Kapama zamanı: | <8 Saniye | Ürün adı: | 2 yollu motorlu zon vanaları |
| Vurgulamak: | 2,5 NM Bölge Isıtma Vanaları,DN8 Bölge Isıtma Vanaları |
||

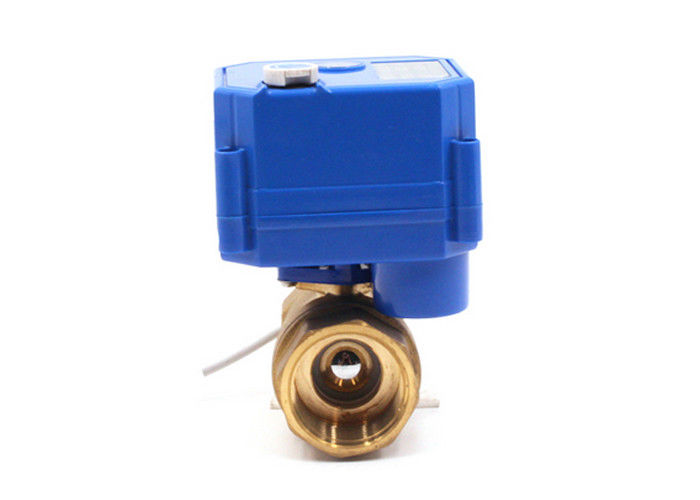

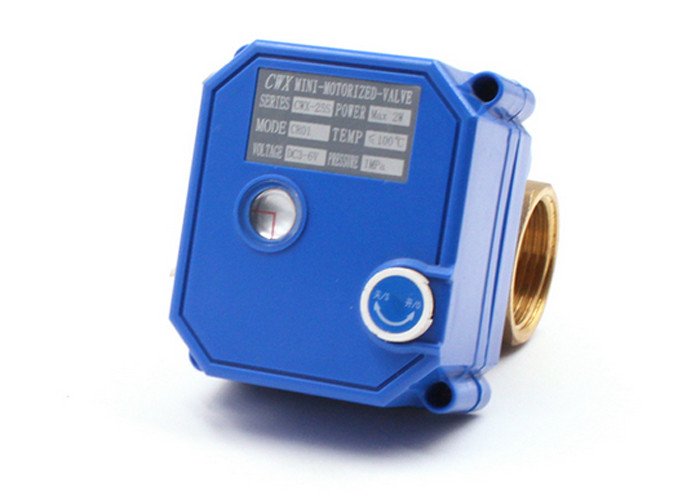

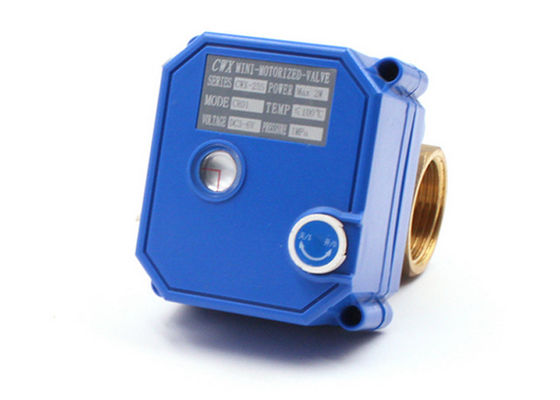

Pirinç Bölge Isıtma vanaları, ısıtma sistemi bölge vanası için paslanmaz küresel vanalar aktüatör
Ürün Açıklaması
Motorlu bölge küresel vanası, bir ısıtma sisteminden su akışını düzenleyebilen özel bir vanadır.Zon vanası kapatıldığında, radyatörünüzün soğuk kalması için su akışını tamamen engelleyecektir.Açık olduğunda, evinizi ısıtmak için sıcak suyun akmasına izin verilir.
Özellikleri
1. Olağanüstü hizmet ömrü;
2. Manuel Geçersiz Kılma, güç kesintisi olduğunda valf çalıştırılabilir;
3. Mini boyut ve konum göstergesi
4. İyi sızdırmazlık performansı, IP65 muhafaza
Uygulama
Avantajlar
| Hayır. | Bizim | Normal ürünler |
| Valf mili contası | Dörtlü contalar | Çift conta |
| Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
| Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
| Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
| Drenaj | Evet | Yok |
Teknik veri
| Modeli | 25S |
| İş Akımı (mA) | <80 |
| Koruma | IP65 |
| Güç (W) | <2 |
| Basıncı çalıştırın (Mpa) | PN10 |
| Tork (NM) | 2.5 |
| Çap aralığı (mm) | DN8-DN32 iki yollu DN8-DN20 üç yollu |
| Açma / kapama süresi (S) | <8 |
| Çalışma voltajı (V) | DC3-6V;DC12V;AC / DC9-24V;AC220V;AC85-265V |
| Sıvı sıcaklığı (℃) | 0-90 |
| Kontrol modu | CR01;CR02;CR03;CR04;CR05 |
| Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
| (mm) | (Kilogram) | |||||
| Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.357 |
| DN15 | 15 | 57 | 38 | 0.433 | ||
| DN20 | 20 | 71 | 45 | 0.513 | ||
| DN25 | 23.5 | 72 | 49 | 0.603 | ||
| Her iki dişi dişli azaltılmış çap | DN10 | 8 | 46 | 31 | 0.356 | |
| DN20 | 15 | 66 | 38 | 0.448 | ||
| DN25 | 20 | 72 | 47 | 0.608 | ||
| DN32 | 25 | 86 | 60 | 0.82 | ||
| 3 yollu dikey | DN15 | 12 | 63 | 49 | 0.434 | |
| DN20 | 15 | 66 | 53 | 0.492 | ||
| Dişi-erkek dişli tam bağlantı noktası | DN15 | 15 | 63 | 38 | 0.432 | |
| Dişi-erkek dişli bağlantı noktasını azaltır | DN20 | 15 | 66 | 38 | 0.462 | |
| Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.424 | |
| Paslanmaz çelik | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.364 |
| DN15 | 15 | 55 | 38 | 0.44 | ||
| DN20 | 20 | 71 | 45 | 0,508 | ||
| DN25 | 25 | 72 | 49 | 0.617 | ||
| Her iki dişi dişli küçültme çapı | DN15 | 8 | 46 | 30.5 | 0.368 | |
| DN20 | 15 | 63 | 39 | 0.513 | ||
| DN25 | 20 | 75 | 47 | 0.608 | ||
Kablolama seçenekleri
1. SW'yi OPEN'e bağlayarak, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPAT'a bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW'yi bağlayarak, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan pozisyonda kalır (tamamen kapalı)
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1.SW bağlantısı, vana açık, pozisyon alma ve otomatik olarak kapanma, vana tamamen açık / kapalı pozisyonda kalır
2.SW bağlantısı kesilir, vana kapanır, pozisyon alır ve otomatik olarak kapanır, vana tamamen açık / kapalı pozisyonda kalır
1. SW ve OPEN'i bağlayarak, vana açılır, yeşil kablo pozisyonunu OLS sinyalini alır, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, konum kırmızı telini CLS sinyalini verir, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
