Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 8073-DRF01 |
Min sipariş miktarı: | 50 parça |
Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Ambalaj bilgileri: | kutu + maste karton + palet |
Teslim süresi: | 15-21 gün |
Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
Yetenek temini: | 200000 takım / ay |
Çap: | DN8-20 (3 yollu küresel vana) | Basınç: | 10 bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
çalışma akımı: | <80 mA | Voltaj: | DC3-6V / DC12-24V / AC85-265V / AC230V |
güç: | <2W | dönme momenti: | 2,5 NM |
Açma / Kapama zamanı: | <8 Saniye | Ürün adı: | yerden ısıtma vanaları kontrolü |
Vurgulamak: | dN15 Kazan Bölge Vanası,dN15 yerden ısıtma vanaları,1.0 Mpa Kazan Bölge Vanası |

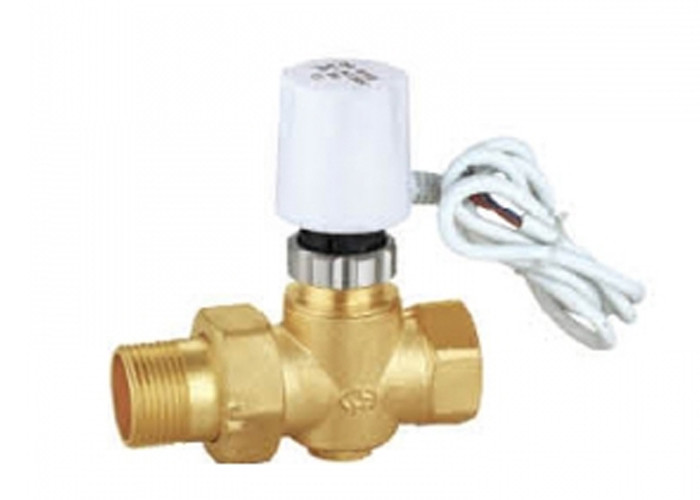

Bölge vanaları, Pirinç 3 Yollu ısıtma vanaları dN15, kazan için paslanmaz su kontrol vanası
Ürün Açıklaması
Bir bölge vanası, 3 yollu ısıtma vanası olabilir veya 2 yollu düz ısıtma vanaları, ısıtma borusu döngüsünün sıcak tarafına veya kazanın dış tarafına takılarak vanayı daha yüksek ve daha stresli sıcaklıklara maruz bırakır.Geriye doğru monte edilmiş kontrol bilyeli vanalar: Vana, vana gövdesindeki ok sıcak suyun akış yönüyle eşleşecek şekilde takılmalıdır.
Özellikleri
1. Olağanüstü hizmet ömrü;
2. Manuel Geçersiz Kılma, güç kesintisi olduğunda valf çalıştırılabilir;
3. Mini boyut ve konum göstergesi
4. İyi sızdırmazlık performansı, IP65 muhafaza
Uygulama
Avantajlar
Hayır. | Bizim | Normal ürünler |
Valf mili contası | Dörtlü contalar | Çift conta |
Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
Drenaj | Evet | Yok |
Teknik veri
Modeli | 20P-1.0B |
Çalışma Amperi (mA) | Maksimum 80 |
Koruma | IP65 |
Güç (W) | <2 |
Çalıştırma Basıncı (Mpa) | PN10 |
Tork (NM) | 2 |
Dia aralığı | DN8-32 (Düz);DN15-20 (T, üç yollu) |
Aç / kapat (S) | Düz: <7s;Üç yol: <13s |
Volt çalış.(V) | DC3-6V, DC12V |
Ortam sıcaklığı (℃) | 0-90 |
Kontrol | CR01, CR02, CR05 |
Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
(mm) | (Kilogram) | |||||

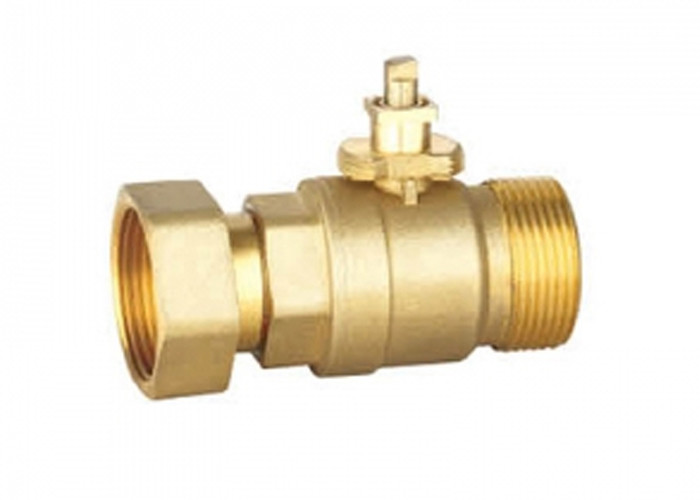

Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
3 yollu dikey | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
Dişi-erkek dişli | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.299 |
Kablolama seçenekleri
1. SW'yi OPEN'e bağlayarak, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPAT'a bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağlayarak, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan pozisyonda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW'yi bağlayarak, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan pozisyonda kalır (tamamen kapalı)
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1. SW'yi OPEN'e bağlayarak, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık konumda kalır
2. SW'yi KAPALI'ya bağlayarak, vana kapanır, konumu alır ve otomatik olarak kapanır, vana tamamen kapalı konumda kalır
Not: AC24V / AC220V yalnızca 50K serisi elektrikli valf için kullanılabilir
1. SW ve OPEN'i bağlayarak, vana açılır, yeşil kablo pozisyonunu OLS sinyalini alır, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, konum kırmızı telini CLS sinyalini verir, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
