Yeşil Bina, Düşük Karbon Emisyonu
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Runpaq |
| Sertifika: | CE |
| Model numarası: | 25S-T2-15 |
| Min sipariş miktarı: | 50 parça |
| Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| Ambalaj bilgileri: | kutu + maste karton + palet |
| Teslim süresi: | 15-21 gün |
| Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
| Yetenek temini: | 200000 takım / ay |
| Çap: | 1/2 inç - 1-1 / 2 inç (tam çap veya azaltılmış çap) | İş baskısı: | 10bar / PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| çalışma akımı: | <80 mA | Voltaj: | DC5V / DC12-24V / AC85-230V / AC220V |
| dönme momenti: | 2,5 NM | Açma / Kapama zamanı: | <8 Saniye |
| Ürün adı: | mini motorlu vana | Uygulama: | HVAC, Hidronik Isıtma ve soğutma, kazan, su kaynaklı ısı pompalı jeotermal sistemler |
| Vurgulamak: | DN15 Bölge Isıtma Vanaları,hidronik bölge vanası,IP65 Bölge Isıtma Vanaları |
||

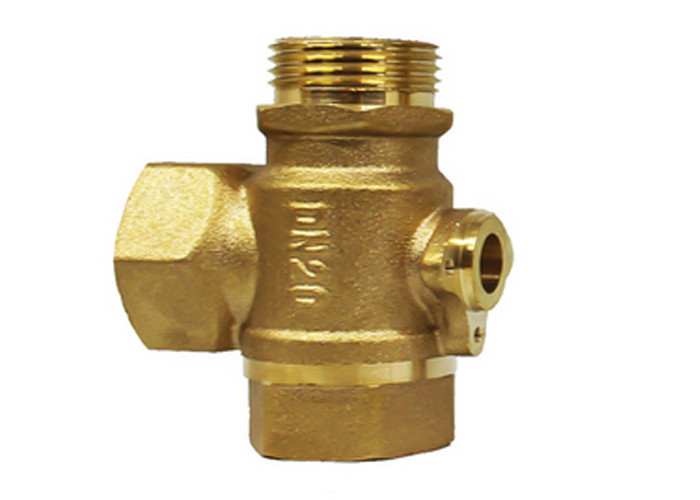

DN15 Pirinç Bölge Isıtma Vanaları, PN10, Yerden Isıtma Sistemleri Kontrolü İçin Aktüatör
Ürün Açıklaması
Bölge vanası, bir ısıtma sisteminden su akışını düzenleyen özel bir vana işlevi gören mini motorlu vana aktüatörlerinden biridir.Vana kapatıldığında, radyatörünüze su akışını tamamen bloke ederek soğuk kalmalarını sağlar.Açık olduğunda, evinizi ısıtmak için sıcak suyun akmasına izin verilir.
Özellikleri
1. Olağanüstü uzun hizmet ömrü;
2. Manuel Geçersiz Kılma, güç kesintisi olduğunda valf çalıştırılabilir;
3. Mini boyut ve konum göstergesi
4. İyi sızdırmazlık performansı, IP65 muhafaza
Uygulama
Avantajlar
| Hayır. | Bizim | Normal ürünler |
| Valf mili contası | Dörtlü contalar | Çift conta |
| Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
| Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
| Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
| Drenaj | Evet | Yok |
Teknik veri
| Modeli | 25S |
| İş Akımı (mA) | <80 |
| Koruma | IP65 |
| Güç (W) | <2 |
| Basıncı çalıştırın (Mpa) | PN10 |
| Tork (NM) | 2.5 |
| Çap aralığı (mm) | DN8-DN32 iki yollu DN8-DN20 üç yollu |
| Açma / kapama süresi (S) | <8 |
| Çalışma voltajı (V) | DC3-6V;DC12V;AC / DC9-24V;AC220V;AC85-265V |
| Sıvı sıcaklığı (℃) | 0-90 |
| Kontrol modu | CR01;CR02;CR03;CR04;CR05 |
| Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
| (mm) | (Kilogram) | |||||
| Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.357 |
| DN15 | 15 | 57 | 38 | 0.433 | ||
| DN20 | 20 | 71 | 45 | 0.513 | ||
| DN25 | 23.5 | 72 | 49 | 0.603 | ||
| Her iki dişi dişli azaltılmış çap | DN10 | 8 | 46 | 31 | 0.356 | |
| DN20 | 15 | 66 | 38 | 0.448 | ||
| DN25 | 20 | 72 | 47 | 0.608 | ||
| DN32 | 25 | 86 | 60 | 0.82 | ||
| 3 yollu dikey | DN15 | 12 | 63 | 49 | 0.434 | |
| DN20 | 15 | 66 | 53 | 0.492 | ||
| Dişi-erkek dişli tam bağlantı noktası | DN15 | 15 | 63 | 38 | 0.432 | |
| Dişi-erkek dişli bağlantı noktasını azaltır | DN20 | 15 | 66 | 38 | 0.462 | |
| Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.424 | |
| Paslanmaz çelik | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.364 |
| DN15 | 15 | 55 | 38 | 0.44 | ||
| DN20 | 20 | 71 | 45 | 0,508 | ||
| DN25 | 25 | 72 | 49 | 0.617 | ||
| Her iki dişi dişli küçültme çapı | DN15 | 8 | 46 | 30.5 | 0.368 | |
| DN20 | 15 | 63 | 39 | 0.513 | ||
| DN25 | 20 | 75 | 47 | 0.608 | ||
Kablolama seçenekleri
1. SW'yi AÇIK konumuna bağladığınızda, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW'den KAPALI'ya bağlantı, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW bağlanır, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan geçiş pozisyonunda kalır (tamamen kapalı)
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1. SW bağlanıyor, vana açık, pozisyon alıyor ve otomatik olarak güç kapanıyor, vana tamamen açık / kapalı konumda
2. SW bağlantısı kesilir, vana kapanır, pozisyon alır ve otomatik olarak kapanır, vana tamamen açık / kapalı pozisyonda kalır
1. SW ve OPEN'i bağladığınızda, valf açılır, yeşil kablo konumuna OLS sinyali verir, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, valf durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, kırmızı kablo pozisyonu CLS sinyalini alır, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
