Yeşil Bina, Düşük Karbon Emisyonu
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Runpaq |
| Sertifika: | CE |
| Model numarası: | 20P1B-T3-15 |
| Min sipariş miktarı: | 50 parça |
| Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| Ambalaj bilgileri: | kutu + maste karton + palet |
| Teslim süresi: | 15-21 gün |
| Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
| Yetenek temini: | 200000 takım / ay |
| Çap: | İki yol: DN8-DN32, Üç yol: DN8-20 | İş baskısı: | 10 bar / PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| Voltaj: | DC5V / DC12V | güç: | <2W |
| dönme momenti: | 2 deniz mili | Açma / Kapama zamanı: | <8 Saniye |
| Ürün adı: | Isıtma sistemi kontrol vanası | kullanım: | İçme suyu kapatma, hidronik ısıtma sistemi, yerden ısıtma sistemi kontrolü, soğutma, HVAC |
| Vurgulamak: | motorlu küresel vana,SS304 Bölge Isıtma Vanaları,motorlu Bölge Isıtma Vanaları |
||

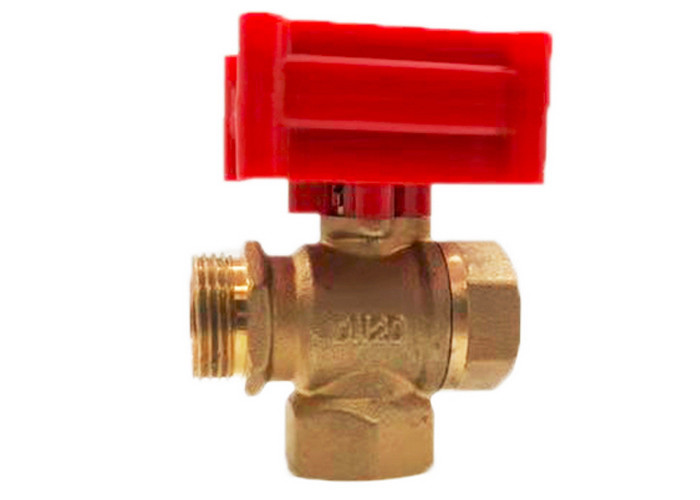

PN10 bölge ısıtma vlaves, SS304 paslanmaz küresel vana, DC aktüatör motorlu
Ürün Açıklaması

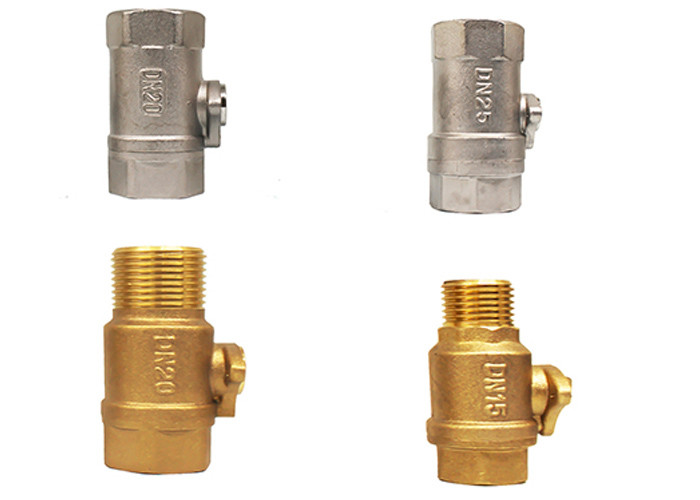

Zon vanalarımız paslanmaz veya pirinç küresel vana ve DC veya AC ile elektrikli aktüatör motorundan oluşmaktadır.Kapalı hidronik sistemlerde açma-kapama, normalde açık veya normalde kapalı kontrol sağlar.Mini motorlu küresel vanalar, temel olarak süpürgelik, fan coil, radyatörler, konvektörler, hava işleyicileri, ısı pompaları ve radyant uygulamaları ile kullanılmak üzere tasarlanmış çok çeşitli ısıtma ve yoğuşmalı soğutma uygulamalarında kullanılabilir.
Özellikleri
1. Tamamen metal dişli redüktörü.
2. Çıkış torku, özellikle büyük ölçekli boru sistemi için büyüktür.
3. Küçük boyut, kompakt yapı, kompakt görünüm ve çeşitli montaj yöntemleri.
4. Patentli teknoloji kireç önleyici gövde tasarımı, ölçeklendirme süresini geciktirebilir.
5. İyi sızdırmazlık performansı, sızdırmazlık sınıfı IP65.
Uygulama
Avantajlar
| Hayır. | Bizim | Normal ürünler |
| Valf mili contası | Dörtlü contalar | Çift conta |
| Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
| Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
| Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
| Drenaj | Evet | Yok |
Teknik veri
| Modeli | 20P-1.0B |
| Çalışma Amperi (mA) | Maksimum 80 |
| Koruma | IP65 |
| Güç (W) | <2 |
| Çalıştırma Basıncı (Mpa) | PN10 |
| Tork (NM) | 2 |
| Dia aralığı | DN8-32 (Düz);DN15-20 (T, üç yollu) |
| Aç / kapat (S) | Düz: <7s;Üç yol: <13s |
| Volt çalış.(V) | DC3-6V, DC12V |
| Ortam sıcaklığı (℃) | 0-90 |
| Kontrol | CR01, CR02, CR05 |
| Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
| (mm) | (Kilogram) | |||||
| Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0.389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||
| 3 yollu dikey | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0.367 | ||
| Dişi-erkek dişli | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0.569 | ||
| Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.299 | |
Kablolama seçenekleri
1. SW'yi AÇIK konumuna bağladığınızda, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW'den KAPALI'ya bağlantı, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW ve OPEN'i bağladığınızda, valf açılır, yeşil kablo konumuna OLS sinyali verir, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, valf durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, kırmızı kablo pozisyonu CLS sinyalini alır, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
