Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 20P1D-T3-15 |
Min sipariş miktarı: | 50 parça |
Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Ambalaj bilgileri: | kutu + maste karton + palet |
Teslim süresi: | 15-21 gün |
Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
Yetenek temini: | 200000 takım / ay |
Çap (mm): | İki yol: DN8-DN32, Üç yol: DN8-20 | İş baskısı: | 150 psi / 10bar / PN10 / 1.0 Mpa |
---|---|---|---|
çalışma akımı: | <80 mA | Voltaj: | DC5V / DC12V |
güç: | 2 W'tan az | dönme momenti: | 2nm |
Açma / Kapama zamanı: | <i>< 7 seconds (2 way);</i> <b><7 saniye (2 yollu);</b> <i><13 seconds (3 way)</i> <b><1 | Ürün adı: | düz ısıtma vanaları |
Vurgulamak: | 2NM Bölge Isıtma Vanaları,DN8 Bölge Isıtma Vanaları,merkezi ısıtma bölge vanası |

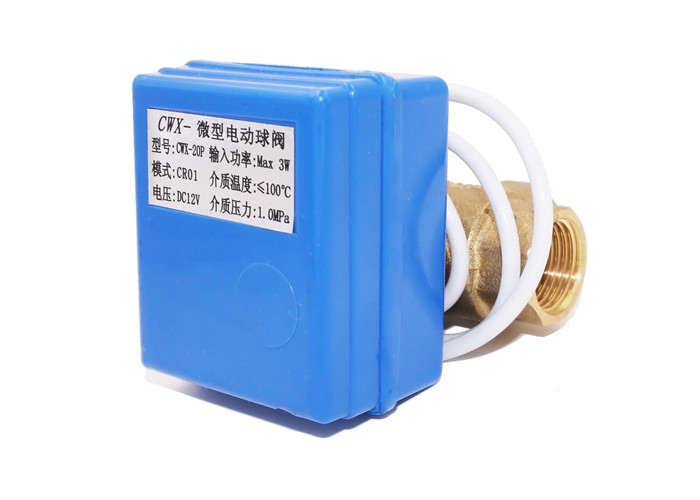

Elektrikli bölge ısıtma vanaları, aktüatörlü pirinç küresel vana ile otomatik ısıtıcı kontrol vanası
Ürün Açıklaması
Tipik olarak, bölge vanalı ısıtma sistemleri, iki veya daha fazla bölge vanası (genellikle, ancak her zaman ısıtma kazanına yakın yerleştirilmez) ve tek bir sirkülasyon pompasıyla (genellikle sıcak su borusunun dönüş ucuna yakın bir yerde bulunur) monte edilecektir. ısıtma kazanı).
Özellikleri
1. Olağanüstü uzun hizmet ömrü;
2. Manuel Geçersiz Kılma, güç kesintisi olduğunda valf çalıştırılabilir;
3. Mini boyut ve konum göstergesi
4. İyi sızdırmazlık performansı, IP65 muhafaza
Uygulama
Avantajlar
Hayır. | Bizim | Normal ürünler |
Valf mili contası | Dörtlü contalar | Çift conta |
Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
Drenaj | Evet | Yok |
Teknik veri
Modeli | 20P-1.0D |
Çalışma Amperi (mA) | Maksimum 80 |
Koruma | IP65 |
Güç (W) | <2 |
Çalıştırma Basıncı (Mpa) | PN10 |
Tork (NM) | 2 |
Dia aralığı | DN8-32 (Düz);DN15-20 (T, üç yollu) |
Aç / kapat (S) | Düz: <7s;Üç yol: <13s |
Volt çalış.(V) | DC3-6V, DC12V |
Ortam sıcaklığı (℃) | 0-90 |
Kontrol | CR01, CR02, CR05 |
Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
(mm) | (Kilogram) | |||||
Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
3 yollu dikey | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
Dişi-erkek dişli | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.299 |
Kablolama seçenekleri
1. SW'yi AÇIK konumuna bağladığınızda, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW'den KAPALI'ya bağlantı, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW'yi bağlayarak, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan pozisyonda kalır (tamamen kapalı)
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1. SW bağlanıyor, vana açık, pozisyon alıyor ve otomatik olarak güç kapanıyor, vana tamamen açık / kapalı konumda
2. SW bağlantısı kesilir, vana kapanır, pozisyon alır ve otomatik olarak kapanır, vana tamamen açık / kapalı pozisyonda kalır
1. SW ve OPEN'i bağladığınızda, valf açılır, yeşil kablo konumuna OLS sinyali verir, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, valf durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, kırmızı kablo pozisyonu CLS sinyalini alır, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
