Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 20P1D-T2-15-2 |
Min sipariş miktarı: | 50 parça |
Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Ambalaj bilgileri: | kutu + maste karton + palet |
Teslim süresi: | 15-21 gün |
Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
Yetenek temini: | 200000 takım / ay |
Çap: | DN15-DN40 (iki yollu veya üç yollu) | çalışma akımı: | <80 mA |
---|---|---|---|
Voltaj: | DC5V / DC12V | güç: | 2 W'tan az |
dönme momenti: | 2nm | Açma / Kapama zamanı: | <i>< 7 seconds (2 way);</i> <b><7 saniye (2 yollu);</b> <i><13 seconds (3 way)</i> <b><1 |
Ürün adı: | merkezi ısıtma bölge vanaları | kullanım: | Su kaynaklı ısı pompalı Hidronik Isıtma, soğutma, HVAC, kazan, jeotermal sistemler |
Vurgulamak: | Süpürgelik zon vanası,DC12V süpürgelik zon vanası,DC12V 3 yollu zon vanası |

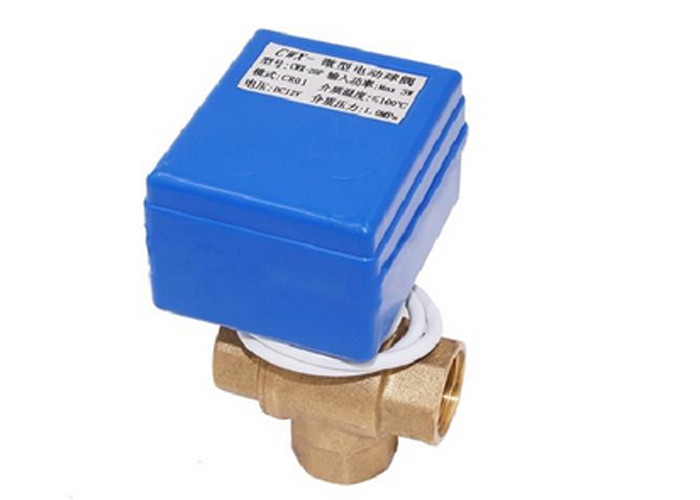

Süpürgelik ısıtma için 3 yollu bölge vanaları, aktüatör motorlu bölge ısıtma vanaları
Ürün Açıklaması
Merkezi ısıtma ve soğutma sisteminde, bölge kontrol vanası, bir binadaki su akışının, yangından korunma sisteminin bir parçası olan bir anahtardır.Ana amacı, belirlenen “bölgeler” veya alanlarda ve bazı binalarda, katlara / seviyelere göre su akışını düzenlemektir, bu nedenle bölge kontrol vanası olarak adlandırılır.Zon kontrol vanamız bakım durumunda alanı ayırmak ve farklı zon göstergesi almak için tasarlanmış bir sistemdir.Pirinç zon kontrol vanalarımız, DN15'den DN32'ye kadar ve birçok farklı dişli bağlantı portu mevcuttur.
Özellikleri
1. Olağanüstü uzun hizmet ömrü;
2. Manuel Geçersiz Kılma, güç kesintisi olduğunda valf çalıştırılabilir;
3. Mini boyut ve konum göstergesi
4. İyi sızdırmazlık performansı, IP65 muhafaza
Uygulama
Avantajlar
Hayır. | Bizim | Normal ürünler |
Valf mili contası | Dörtlü contalar | Çift conta |
Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
Drenaj | Evet | Yok |
Teknik veri
Modeli | 20P-1.0A |
Çalışma Amperi (mA) | Maksimum 80 |
Koruma | IP65 |
Güç (W) | <2 |
Çalıştırma Basıncı (Mpa) | PN10 |
Tork (NM) | 2 |
Dia aralığı | DN8-32 (Düz);DN15-20 (T, üç yollu) |
Aç / kapat (S) | Düz: <7s;Üç yol: <13s |
Volt çalış.(V) | DC3-6V, DC12V |
Ortam sıcaklığı (℃) | 0-90 |
Kontrol | CR01, CR02, CR05 |
Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
(mm) | (Kilogram) | |||||
Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
3 yollu dikey | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
Dişi-erkek dişli | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
Her iki erkek dişli | DN15 | 15 | 68 | 38 | 0.299 |
Kablolama seçenekleri
1. SW'yi AÇIK konumuna bağladığınızda, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW'den KAPALI'ya bağlantı, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW bağlanır, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan geçiş pozisyonunda kalır (tamamen kapalı)
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1. SW bağlanıyor, vana açık, pozisyon alıyor ve otomatik olarak güç kapanıyor, vana tamamen açık / kapalı konumda
2. SW bağlantısı kesilir, vana kapanır, pozisyon alır ve otomatik olarak kapanır, vana tamamen açık / kapalı pozisyonda kalır
1. SW ve OPEN'i bağladığınızda, valf açılır, yeşil kablo konumuna OLS sinyali verir, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, valf durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, kırmızı kablo pozisyonu CLS sinyalini alır, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın.
