Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE, EXD |
Model numarası: | YF-E80-4 |
Min sipariş miktarı: | 1 |
Fiyat: | USD280 (1-5 sets) / USD240 (>5 sets) |
Ambalaj bilgileri: | Karton / Tahta Sandık |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | T / T, L / C, D / A, D / P, Western Union |
Yetenek temini: | Ayda 2000 setleri |
güç: | 24VDC, 100-240VAC, 12-36VDC | Ürün adı: | su akış ölçer, elektromanyetik akış ölçer sensörü |
---|---|---|---|
Sıvı ortam: | iletken sıvı, su | Çıktı: | 4-20 mA, Darbe, frekans |
İletişim: | Modbus RS485, bacnet, Mbus, GPRS | Orta sıcaklık: | -20℃ ~ + 120℃, -20 ° C - +180 ° C, -120≤, -40 ~ 180℃ |
Orta: | su, deniz suyu, iletken sıvı, sıvı, iletkenlik> 0.5μs / cm2 | kullanım: | ısıtma sistemi, HVAC, kanalizasyon, atık su, STP, ETP |
Vurgulamak: | 24VDC Elektromanyetik Su Akış Ölçer,RS485 Elektromanyetik Su Akış Ölçer,RS485 elektromanyetik su sayacı |

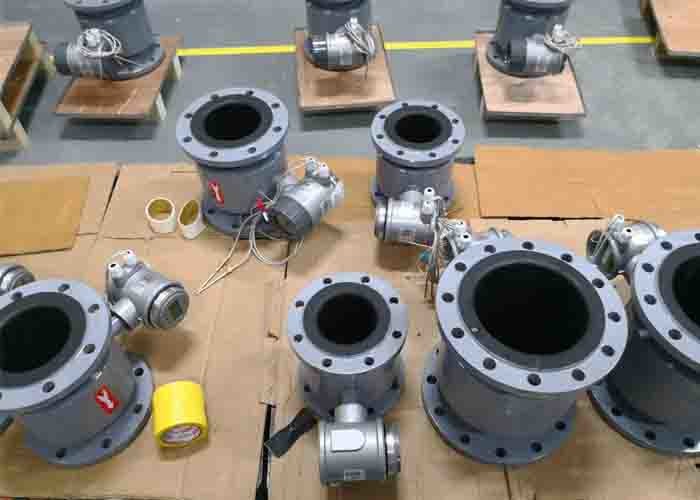

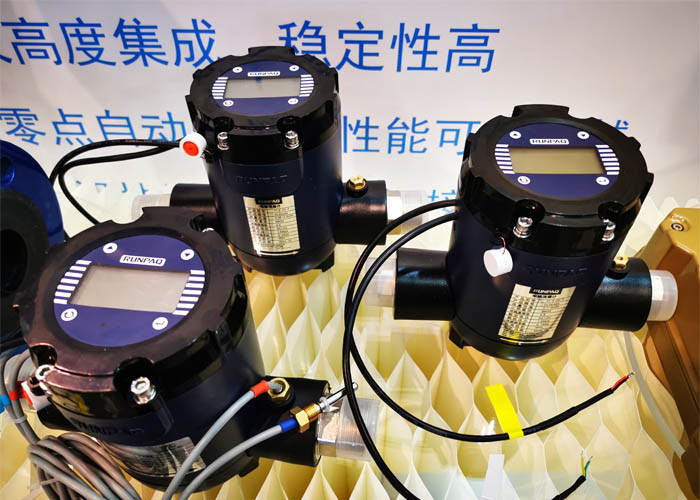

Elektromanyetik Su Akış Ölçer, düşük akış oranlı akış ölçer, manyetik akış ölçerler
Ürün açıklaması
Elektromanyetik akış ölçerimiz, Faraday'ın manyetik indüksiyon yasasına göre tasarlanmıştır.Manyetik bir alandan geçen bir iletkende bir voltaj indüklenir.Aşağıdaki ortam, elektromanyetik ölçüm prensibinde hareket eden iletkendir.İndüklenen voltaj, akış hızıyla orantılıdır ve amplifikatöre iki ölçüm elektrodu aracılığıyla sağlanır.Kimya, enerji, petrol ve gaz, metaller ve madencilik gibi çok çeşitli sektörlerdeki en zorlu proses uygulamalarının bile ihtiyaçlarını karşılamak için endüstrinin en geniş gömlek, elektrot ve boyut yelpazesini sunar.Güçlü vericinin kullanımı kolaydır ve ihtiyaçlarınızı karşılayan çıkış sinyali sağlar.
Manyetik akış ölçer teorisini ölçün
Elektromanyetik akış ölçerler, Faraday'ın indüksiyon yasasını kullanarak akışı ölçer.Bir manyetik akış ölçerin içinde, bir manyetik alan oluşturan bir elektromanyetik bobin ve elektromotor kuvveti (voltaj) yakalayan elektrotlar vardır.
Özellikleri
Başvurular
BELEDİYE SUYU
ENDÜSTRİYEL SIVI
ATIK SU
SULAMA
KİMYASALLAR
GÜÇ KAYNAĞI
İLAÇLAR
GIDA
KAĞIT BİTKİLERİ
METALURJİK MADENLER
Teknik veri
Ürün adı | Elektromanyetik debimetre | ||
Ürün tipi | Yerel | kompakt ekran | Uzak ekran | Sinyal dönüştürücü |
Modeli | IYF-E | IYF-F | IRT |
Boru Çapı (mm) | DN10-DN2000 | ||
Güç kaynağı | 100-240 VAC / 18-36 VDC | ||
Doğruluk | +% 0,5 | +% 0,5 | +% 0,5 |
Güç tüketimi | <6 hafta | <6 hafta | <6 hafta |
Muhafaza derecesi | IP65 | IP68 | IP65 |
Sıvı sıcaklığı | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Ortam sıcaklığı | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Bağıl nem | % 10-90 | % 10-90 | % 10-90 |
Metre oranı | 1: 100 | 1: 100 | 1: 100 |
Akış yönü | Çift yönlü akış | Çift yönlü akış | Çift yönlü akış |
İletişim | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Sinyal Çıkışı | 4-20mA / Darbe / Frekans | 4-20mA / Darbe / Frekans | 4-20mA / Darbe / Frekans |
Doğruluk
Boru Çapı (mm) | Hız (m / s) | Doğruluk |
3-20 | <0.3 | +% 0.25 FS |
0.3-1 | +% 1.0 Okuma | |
1-15 | +% 0,25 Okuma | |
25-600 | 0.1-0.3 | +% 0.25 FS |
0.3-1 | +% 0,5 Okuma | |
1-15 | +% 0,3 Okuma | |
700-3000 | <0.3 | +% 0.25 FS |
0.3-1 | +% 1.0 Okuma | |
1-15 | +% 0,25 Okuma |
Model seçimi
Yerel tip ve uzak tip seçimine ilişkin uyarı:
Uzak tip, verici ve dönüştürücü ekranının farklı konumlara monte edildiği anlamına gelir, seçilmesi önerilir
aşağıdaki koşullarda uzak tip:
Hayır | Modeli | ||||||||
YF | Elektromanyetik debimetre | ||||||||
TF | Türbin | ||||||||
VF | Votex | ||||||||
LX | Kanatlı tekerlek | ||||||||
T | Ultrasonik | ||||||||
E / F görüntüleme modu | E: kompakt / yerel ekran, F: uzak ekran | ||||||||
Boru Çapı | Tür (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Kod | Doğruluk | ||||||||
1 | +% 0,5 FS | ||||||||
2 | +% 1.0 FS | ||||||||
3 | +% 0,2 FS | ||||||||
Kod | Tür | ||||||||
N | Dönüştürücü: 12/24 VDC, darbe çıkışı | ||||||||
Bir | Verici: 24VDC, 4-20mA çıkış | ||||||||
B | Akıllı, Lion pil, yerel ekran yok | ||||||||
G | Akıllı, yerel ekran, 4-20mA çıktı | ||||||||
C1 | Akıllı, yerel ekran, RS485 | ||||||||
C2 | Akıllı, yerel ekran, HART | ||||||||
Kod | Tür | ||||||||
S | Karbon çelik gövde | ||||||||
L | Paslanmaz çelik gövde | ||||||||
G | Yüksek basınçlı muhafaza | ||||||||
HL | 316L elektrot | ||||||||
HTi | Titanyum elektrot | ||||||||
HTa | Tantlum elektrot | ||||||||
HC | Hastelloy-C elektrot | ||||||||
L1 | Sıvı ortam | ||||||||
L2 | Gaz ortamı | ||||||||
P | Basınç telafisi | ||||||||
T | Sıcaklık telafisi | ||||||||
PT | Basınç ve Sıcaklık.Tazminat | ||||||||
F | PTFE astar | ||||||||
X | Lastik astar | ||||||||
Örnek: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, yerel ekran, Çap: 100 mm, +% 0,5 FS, karbon çelik gövde, smart, 4-20mA outpt, RS485, 316L elektrotlar, sıvı ortam ölçer, PTFE astar |
Uygulanabilir ölçüm sıvısı:
Uygulanamaz ölçüm medyali
Boru Çapı, akış hacmi ve ürün boyutu
Dia | Akış hacmi (m3 / h) | Ürün boyutu (mm) | |||||
(mm) | Normal | Min. | Max | L | D | H | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Endüstriyel uygulamalar
Kimyasal | Yiyecek ve İçecek | Kâğıt fabrikası |
Metalurji | Çevre Koruma | Hidrolik |
Madencilik | Paslanmaz | Petrol |
Eczane | Klima | Atık su arıtma tesisi |
Deniz suyu tuzdan arındırma | Eczane | Su arıtma |
Rekabet avantajı
Ayrıntılar gösterimi
Yerinde PCB üretimi Silikon çelik trafo Kalibrasyon hattı
Manyetik akış ölçer nasıl kullanılır
ElectroMagnetic debimetreler, borulardaki su, asitler, kostik ve bulamaçlar gibi iletken sıvıların hızını ölçer.Manyetik debimetreler, sıvının elektriksel iletkenliği yaklaşık 5μS / cm'den büyük olduğunda doğru şekilde ölçüm yapabilir.Deiyonize su, kazan besleme suyu veya hidrokarbonlar gibi düşük iletkenliğe sahip akışkanlarda manyetik akış ölçerler kullanmak, akış ölçerin kapanmasına ve sıfır akışı ölçmesine neden olabileceğinden dikkatli olun.
