Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 60P-T2-15-2 |
Min sipariş miktarı: | 50 parça |
Fiyat: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Ambalaj bilgileri: | kutu + maste karton + palet |
Teslim süresi: | 15-21 gün |
Ödeme koşulları: | L / C, T / T, D / A, D / P, Western Union |
Yetenek temini: | 200000 takım / ay |
Çap: | Tam çap veya küçültme portu: DN8-32 | İş baskısı: | 10bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
çalışma akımı: | <80 mA | Voltaj: | DC5V / DC12-24V / AC85-230V / AC220V |
dönme momenti: | 6 deniz mili | Açma / Kapama zamanı: | <5 saniye |
Ürün adı: | yerden ısıtma motorlu vana; yerden ısıtma zon vanası | Uygulama: | HVAC, Hidronik Isıtma ve soğutma, kazan, su kaynaklı ısı pompalı jeotermal sistemler |
Vurgulamak: | dN15 merkezi ısıtma zon vanası,6 NM iki yollu zon vanası,dN15 iki yollu zon vanası |

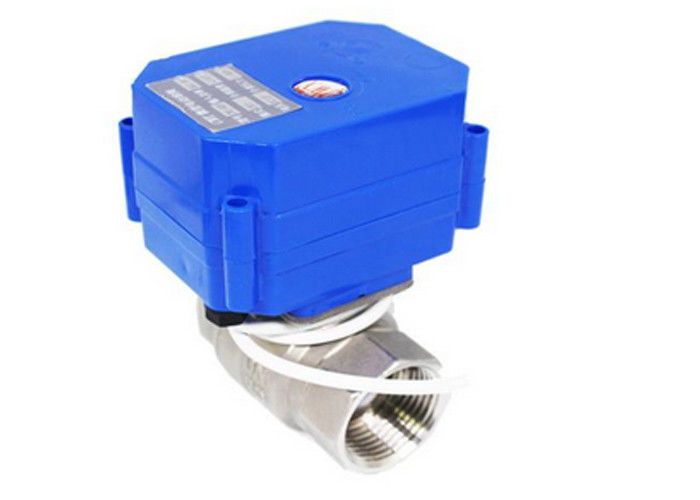

2 portlu motorlu vana / dC aktüatör motorlu merkezi bölge ısıtma vanaları, dN15
Ürün Açıklaması
Merkezi ısıtma ve soğutma sistemlerinde zon vanaları, ısıtma boilers, sıcak su ısısını veya soğuk suyu kontrol eder.Her durumda, bölge kontrol vanası tamamen açık, vananın içinde bir "son anahtarı" ısıtmayı söyler sistemin sirkülatörünün çalışmaya başlaması ve bölgeden sıcak suyun akmasına neden olması.

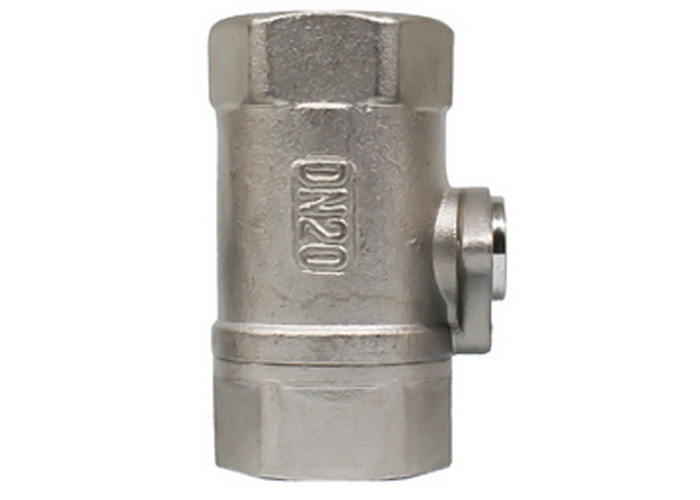

Bölge kontrol vanamız, ısıtma ve soğutma sisteminde kullanım için motor aktüatörlü 2 yollu motorlu bölge vanası serisidir.Pirinç veya paslanmaz küresel vana dişli bağlantılı DN15-32, PN10 olarak mevcuttur.Aktüatör 2 noktalı sinyal ile kontrol edilir ve açma / kapama işlevi için önerilir, 230V AC, 50 / 60Hz veya DC güç kaynağı için mevcuttur.
Özellikleri
Uygulama
Avantajlar
Hayır. | Bizim | Normal ürünler |
Valf mili contası | Dörtlü contalar | Çift conta |
Somun contası | Otomatik süper anaerobik tutkal kaplama, Tutarlı tork sıkma | Manuel anaerobik tutkal, düzensiz, tutarlı olmayan tork sıkma |
Valf gövdesi ile gövde arasında sızdırmazlık | Conta oluğu | Yok |
Dönme momenti | Sorunsuz ve hafif | Ağır, tutarlı olmayan |
Drenaj | Evet | Yok |
Teknik veri
Modeli | 60P |
Çalışma Amperi (mA) | Max100mA (Max150mA hariç CR04) |
Koruma | IP65 |
Güç (W) | <5 |
Çalıştırma Basıncı (Mpa) | PN10 |
Tork (NM) | 6 |
Dia aralığı | DN8-32 |
Aç / kapat (S) | <8s |
Volt çalış.(V) | DC3-6V, DC12V, AC / DC9-24V, AC220V, AC85-265V |
Ortam sıcaklığı (℃) | 0-90 |
Kontrol | CR01, CR02, CR02 +, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Vana gövdesi malzemesi | Bağlantı noktası | Çap | D | L | H | W |
(mm) | (Kilogram) | |||||
Pirinç | Her iki dişi dişli tam çap | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
Her iki dişi küçültülmüş çap | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
3 yollu dikey | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | Her iki erkek dişli | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
Pirinç | 3 yönlü yatay | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
Kablolama seçenekleri
1. SW'yi AÇIK konumuna bağladığınızda, valf açılır, pozisyon alır, otomatik olarak kapanır, valf tamamen açık konumda kalır
2. SW'den KAPALI'ya bağlantı, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
1. SW'yi OPEN'e bağladığınızda, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tamamen açık pozisyonda kalır
2. SW'yi KAPALI'ya bağlayın, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana yan konumda kalır (tamamen kapalı)
Not: AC24V / AC220V yalnızca 50K serisi elektrikli vanalar için kullanılabilir
1. SW'yi OPEN'e bağladığınızda, valf açılır, konumu alır ve otomatik olarak kapanır, valf kalır
tamamen açık pozisyon
2. SW'nin KAPALI konumuna kesilmesi, valf kapanır, konumu alır ve otomatik olarak kapanır, valf tamamen kapalı konumda kalır
Not: Kapatma ve valf otomatik olarak geri döneceğinden ve RD / G (B) / Y (B) 3 kabloları valfi güvende tutmak için birlikte açılamayacağından
1. SW bağlanır, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tam açık pozisyonda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana tamamen kapalı pozisyonda kalır
Not: Güç DC voltajı ve Kırmızı Teller "+" olduğunda, Mavi kablo "-" olur
1. SW1 açık, SW2 açık, vana tam kapalı, pozisyon alma vanası tamamen kapalı pozisyonda kalıyor
2. SW1 kapalı, SW2 açık, valf 30 derece açık, pozisyon valfi 30 derece pozisyonda açık kalıyor
3. SW2 kapalı, SW1 açık, 60 derece valf açık, pozisyon valfi 60 derece pozisyonda açık kalıyor
4. SW1 kapalı, SW2 kapalı, valf tam açık, pozisyon valfi tamamen açık konumda kalıyor
1. SW bağlanır, vana açılır, pozisyon alır, otomatik olarak kapanır, vana tam açık pozisyonda kalır
2. SW bağlantısının kesilmesi, vana kapanır, pozisyon alır, otomatik olarak kapanır, vana tamamen kapalı pozisyonda kalır
1. SW bağlanıyor, vana açık, pozisyon alıyor ve otomatik olarak güç kapanıyor, vana tamamen açık / kapalı konumda
2. SW bağlantısı kesilir, vana kapanır, pozisyon alır ve otomatik olarak kapanır, vana tamamen açık / kapalı pozisyonda kalır
1. SW ve OPEN'i bağladığınızda, valf açılır, yeşil kablo konumuna OLS sinyali verir, kontrolör OLS sinyalini test eder, SW'yi STOP'a bağlar, valf durur ve tamamen açık konumda kalır.
2. SW ve CLOSE'u bağlayarak, vana kapanır, kırmızı kablo pozisyonu CLS sinyalini alır, kontrolör CLS sinyalini test eder, SW'yi STOP'a bağlar, vana durur ve tamamen kapalı konumda kalır,
Not: Lütfen önce "kırmızı", "siyah" ve "yeşil" sinyal kablolarının bağlandığından emin olun, ardından "sarı" ve "mavi" güç kablolarını bağlayın
