Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE, EXD |
Model numarası: | YF-E150 |
Min sipariş miktarı: | 1 |
Ambalaj bilgileri: | Karton / Tahta Sandık |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | T / T, L / C, D / A, D / P, Western Union |
Yetenek temini: | Ayda 2000 setleri |
Güç kaynağı: | DC12-24V, AC85-265V | Ürün adı: | düşük debili debimetre, manyetik su sayacı |
---|---|---|---|
Sıvı ortam: | iletken sıvı, su, atık su, kanalizasyon | Çıktı: | 4-20 mA, MC Darbe, frekans |
İletişim: | Modbus RS485, bacnet, Mbus, GPRS, Nb-iot, Lorawan | Çap: | DN15-DN2000 |
Orta: | su, deniz suyu, iletken sıvı, sıvı, iletkenlik> 0.5μs / cm2 | kullanım: | ısıtma sistemi, HVAC, kanalizasyon, atık su, STP, ETP |
Elektrot malzemesi: | 316L, HB, HC, Pt, Ti | Astar Malzemesi: | PTFE, Sert kauçuk NR |
Vurgulamak: | DN150 Manyetik Akış Ölçer,STP Manyetik Akış Ölçer,Flanş Bağlantı Noktası Elektromanyetik Akış Ölçer |
dN150 Elektromanyetik Su Akış Ölçer, çamur uygulamaları için manyetik akış ölçer
Ürün açıklaması
Flanş bağlantı noktası kompakt veya bölünmüş elektromanyetik akış ölçer, su akışı ölçümü için tasarlanmıştır.Kimya, enerji, petrol ve gaz ve metaller ve madencilik gibi çeşitli sektörlerdeki en zorlu proses uygulamalarının ihtiyaçlarını bile karşılamak için endüstrinin en geniş astar, elektrot ve ebat yelpazesini sunar.Güçlü vericinin kullanımı kolaydır ve ihtiyaçlarınızı karşılayan çıkış sinyali sağlar.Uygulamalarınız için uyarlanmış çok yönlü, makul fiyatlı, en doğru akış ölçere sahip olacaksınız.Temel işlevselliğe, kısa teslimata ve basit ve açıkça anlaşılır bir dokümantasyona sahip bir akış ölçer
Manyetik akış ölçer teorisini ölçün
Elektromanyetik akış ölçerler, akışı Faraday'ın İndüksiyon Yasasını kullanarak ölçer.Bir manyetik akış ölçerin içinde, bir manyetik alan oluşturan bir elektromanyetik bobin ve elektromotor kuvveti (voltaj) yakalayan elektrotlar bulunur.
Özellikleri
Uygulamalar
BELEDİYE SUYU
ENDÜSTRİYEL SIVI
ATIK SU
SULAMA
KİMYASALLAR
GÜÇ KAYNAĞI
İLAÇLAR
GIDA
KAĞIT TESİSLERİ
METALURJİ MADENLERİ
Teknik veri
Ürün adı | elektromanyetik debimetre | ||
Ürün tipi | Yerel|kompakt ekran | uzak ekran | Sinyal dönüştürücü |
modeli | IYF-E | IYF-F | IRT |
Boru Çapı (mm) | DN10-DN2000 | ||
Güç kaynağı | 100-240 VAC / 18-36 VDC | ||
doğruluk | + %0.5 | + %0.5 | + %0.5 |
Güç tüketimi | <6w | <6w | <6w |
Muhafaza derecesi | IP65 | IP68 | IP65 |
sıvı sıcaklığı | -25-120℃ | -25-120℃ | -25-120℃ |
Ortam sıcaklığı | -25-50℃ | -25-50℃ | -25-50℃ |
Bağıl nem | %10-90 | %10-90 | %10-90 |
Metre oranı | 1:100 | 1:100 | 1:100 |
Akış yönü | Çift yönlü akış | Çift yönlü akış | Çift yönlü akış |
İletişim | RS485 / Bilgisayar | RS485 / Bilgisayar | RS485 / Bilgisayar |
Sinyal Çıkışı | 4-20mA/Puls/Frekans | 4-20mA/Puls/Frekans | 4-20mA/Puls/Frekans |
doğruluk
Boru Çapı (mm) | Hız (m/s) | doğruluk |
3-20 | <0.3 | + %0.25 FS |
0.3-1 | + 1.0% Okuma | |
1-15 | + %0.25 Okuma | |
25-600 | 0.1-0.3 | + %0.25 FS |
0.3-1 | + %0.5 Okuma | |
1-15 | + %0.3 Okuma | |
700-3000 | <0.3 | + %0.25 FS |
0.3-1 | + 1.0% Okuma | |
1-15 | + %0.25 Okuma |
Model seçimi
Yerel tip ve uzak tip seçimine ilişkin not:
Uzak tip, verici ve dönüştürücü ekranının farklı konumlara monte edildiği anlamına gelir, seçilmesi önerilir
aşağıdaki koşullarda uzaktan yazın:
Hayır | modeli | ||||||||
YF | elektromanyetik debimetre | ||||||||
TF | türbin | ||||||||
VF | oy | ||||||||
LX | kanatlı tekerlek | ||||||||
T | Ultrasonik | ||||||||
E/F görüntüleme modu | E: kompakt/yerel ekran, F: uzak ekran | ||||||||
boru çapı | Tip (mm) | ||||||||
xxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
kod | doğruluk | ||||||||
1 | + %0.5 FS | ||||||||
2 | + %1.0 FS | ||||||||
3 | + %0.2 FS | ||||||||
kod | Tür | ||||||||
N | Dönüştürücü: 12 / 24 VDC, darbe çıkışı | ||||||||
bir | Verici: 24VDC, 4-20mA çıkış | ||||||||
B | Akıllı, Aslan pili, yerel ekran yok | ||||||||
G | Akıllı, yerel ekran, 4-20mA çıkış | ||||||||
C1 | Akıllı, yerel ekran, RS485 | ||||||||
C2 | Akıllı, yerel ekran, HART | ||||||||
kod | Tür | ||||||||
S | Karbon çelik gövde | ||||||||
L | Paslanmaz çelik gövde | ||||||||
G | Yüksek basınçlı muhafaza | ||||||||
HL | 316L elektrot | ||||||||
HTi | titanyum elektrot | ||||||||
HTA | Tantlum elektrotu | ||||||||
HC | Hastelloy-C elektrot | ||||||||
L1 | sıvı ortam | ||||||||
L2 | gaz medya | ||||||||
P | Basınç telafisi | ||||||||
T | Sıcaklık telafisi | ||||||||
PT | Basınç ve Sıcaklıktazminat | ||||||||
F | PTFE astar | ||||||||
X | Kauçuk astar | ||||||||
Örnek: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, yerel ekran, Çap: 100 mm, + %0,5 FS, karbon çelik gövde, akıllı, 4-20mA çıkış, RS485, 316L elektrotlar, sıvı ortam ölçer, PTFE astar |
Uygulanabilir ölçüm sıvısı:
Uygulanamaz ölçüm medial
Boru Çapı, akış hacmi ve ürün boyutu
çap | Akış hacmi (m3/h) | Ürün boyutu (mm) | |||||
(mm) | Normal | Minimum | Maks. | L | D | H | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Endüstriyel uygulamalar
Kimyasal | Yiyecek ve İçecek | Kâğıt fabrikası |
metalurji | Çevre Koruma | Hidrolik |
madencilik | Paslanmaz | Petrol |
Eczane | Klima | Atık su arıtma tesisi |
Deniz suyunun tuzdan arındırılması | Eczane | Su arıtma |
Rekabet avantajı
Ayrıntılar gösterimi

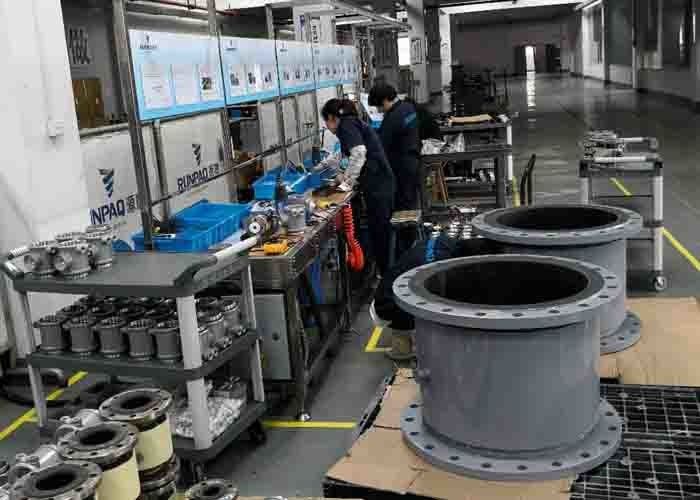

Dahili PCB üretimi Silikon çelik trafo Kalibrasyon hattı
Manyetik akış ölçer nasıl kullanılır
ElektroManyetik akış ölçerler, su, asitler, kostik ve çamurlar gibi borulardaki iletken sıvıların hızını ölçer.Manyetik akış ölçerler, sıvının elektriksel iletkenliği yaklaşık 5μS/cm'den büyük olduğunda düzgün ölçüm yapabilir.Deiyonize su, kazan besleme suyu veya hidrokarbonlar gibi düşük iletkenliğe sahip sıvılarda manyetik akış ölçerlerin kullanılması akış ölçerin kapanmasına ve sıfır akışı ölçmesine neden olabileceğinden dikkatli olun.
