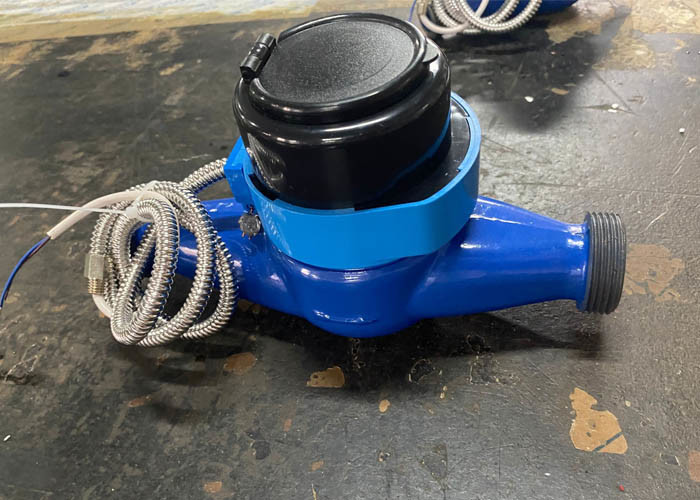

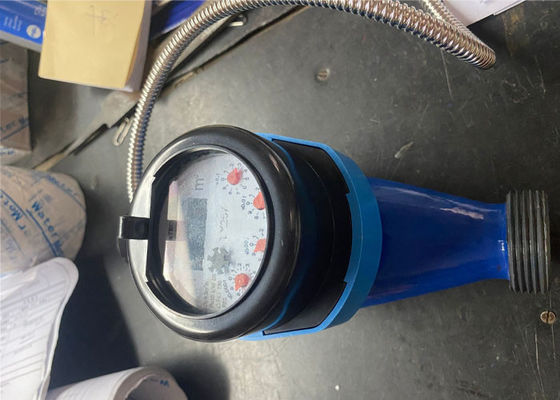

DN15 Kablolu Mbus Konut Akıllı Su Sayacı Tamamen Kapalı Net Okuma

DN15 kablolu mbus akıllı su sayacı, tamamen kapalı kayıt net okuma

Genel Tanıtım

Bu yeni akıllı su sayacı, bir tür AMR su sayacıdır.İletişim, uzaktan okuma için kolayca kablolu Mbus, CJ188 protokolü aracılığıyla yapılır.Temel su sayacı, çok jet çarklı tip su sayacı, tamamen kapalı kayıttır.Su sayacının tipi, yüksek nem ortamında çalışabilir, ancak kayıt içinde sis olmaz, bu nedenle net bir şekilde okumaya devam edebilir.

çalışma mantığı

1. Temel iletişim cihazı: M-BUS kollektörü ve ölçüm sayacı, M-BUS hattı üzerinden 4 kanal ile veri iletir ve herhangi bir topolojik yapıya göre sayacı bağlayabilir.Yedek pil oluşturun, normalde 48 saat çalışabilir ve güç kesilirse veriler 10 yıl boyunca kaydedilebilir.

2. Röle iletişimi: Orta katman iletişimi, yoğunlaştırıcı ve toplayıcı arasındaki iletişim anlamına gelir.Bu iletişim kablosuz RF yoluyladır, iletişim hattına gerek yoktur.Açık ortamda yoğunlaştırıcı ve toplayıcı arasındaki kablosuz iletişim mesafesi yaklaşık 3 km olabilir.

3. Üst aktarım iletişimi: Aşağıda belirtilen iletişim yöntemleri, yoğunlaştırıcı ve yönetim merkezi arasında seçilebilir.

(a) GPRS İletişim Modu

(b) Telefon Hattı İletişim Modu

(c) RS232 İletişim Modu

(d) Ethernet İletişim Modu

Uygulamalar:

Endüstriyel ve ticari su temini, hacimsel su akışı ölçümü ve kamu hizmeti, sulama için otomatik sayaç okuma.

FONKSİYONLAR

1. Tamamen kapalı tasarım, su geçirmez.

2. Tekerlek kodu konumunu otomatik olarak ezberleyin ve başlatmaya gerek yok.

3. Harici güçlü manyetik saldırıdan kaçınmak, yüksek parazit önleme performansı.

4. Tersine çevirme ve çekiçleme fenomenini etkili bir şekilde çözün.

5. Uzun mesafeli iletişim ile M-BUS iletişim portunu benimsemek.

6. Günlük çalışma için güç kaynağına gerek yok.

7. Su kaynağını uzaktan durdurabilen uzaktan valf kontrol fonksiyonu ile.

Özellikleri

• Kuru Kadran Manyetik sürücü
• Antimanyetik tip, harici manyetik kurcalamaya karşı korumalı
• Vakumla kapatılmış kayıt, donmaya karşı dayanıklı, uzun süre net bir okuma sağlar
• 0 ~ 45°C soğuk su için kullanılabilir
• Kayıt, uygun okuma için herhangi bir yöne döndürülebilir
• Yüksek Doğruluk, sayaçlar ISO-4064 Standardına uygundur
• Pirinç gövde boyalı veya toz boyalı olabilir
• Operasyon RF, GSM/GPRS, ön ödemeli

Verim:

• Nominal akış hızı Qn 1,5 m³/h ila 15m³/h, Q3 2,5m³/h ila 25m³/h
• R değeri istendiği gibi R80 / 100 / 125 / 160
• Hem soğuk hem de ılık su uygulamaları için uygundur
• Değiştirilebilir sayaç uçları mevcuttur
• Aşırı çalışma koşullarında bile iyi okunabilirlik
• İsteğe bağlı olarak darbeli kontaktörlerle donatılabilir

Su sayacı çalışma koşulu:

• Su sıcaklığı: 0.1℃～40℃ soğuk su için
  Sıcak su sayacı için 30℃～90℃.
• Su basıncı: ≤1.0 Mpa

Not:

• Ölçüm doğruluğu ISO 4064 sınıf B standardına uygundur.
• İstek üzerine farklı uzunluklarda mevcuttur.Talep üzerine sıcak su sayacında mevcuttur.

İzin Verilen Maksimum Hata:

(1) qt (dahil) ve qs arasında ±%2'dir;
(2) qmin ve qt (hariç) arasında ±%5'tir.

Ürün veri sayfası

Kurulum

• Su sayacının kurulumu, ISO4064-2:2005 kurulum gereksinimlerini karşılar
• Su sayacının kalibresi, boruların kalibresine uygun olacak ve kullanılan debi, kalıcı debiden daha az veya ona yakın olacaktır.Kurulum yeri maruz kalma, su basması, donma ve kirlilikten kaçınmalı ve verileri kurmak, kaldırmak ve okumak için uygun olmalıdır.
• Su sayacı yatay olarak kurulacaktır (gösterge yüzeyi yukarı).
• Boru hatlarındaki kum, taş ve diğer çeşitli eşyalar temizlenecektir.
• Su sayacındaki ok, boru hattındaki su akışı ile aynı olmalıdır.
• Su sayacı kazanın girişine takılıysa, sıcak suyun dönüş akımını önlemek için su çıkışına ters vana takmak daha iyidir ve buhar su sayacına zarar verir.

Rekabet avantajı:

• Uluslararası standartlara uygunluk: ISO4064 / GBT778 / Q/320700JR05-2003
• Sıkı süreç kontrolü
• Gelişmiş kalibrasyon ekipmanı
• mühendis ekibi
