Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 17B8 |
Min sipariş miktarı: | 1000 adet |
Ambalaj bilgileri: | köpük + kutu |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | T / T, L / C, Western Union, D / P |
Yetenek temini: | 100.000 / Ay |
Açıklama: | ultrasonik piezo dönüştürücü | Merkez Frekansı: | 975 +/- 30 HZ |
---|---|---|---|
Statik Kapasite: | 500PF +/- 20% | Rezonans Empedansı: | < 100 Ω |
Işın açısı iletmek: | 5 - 10 derece | Hassasiyet Alma: | >120 mv (yarım dalga) |
yayan yüzey: | <i>Dia.</i> <b>Çap.</b> <i>15 mm</i> <b>15 mm</b> | Montaj yüzeyi: | <i>Dia.</i> <b>Çap.</b> <i>21 mm</i> <b>21 mm</b> |
Basınç: | > 3.0 MPa | kablo: | merkez |
Kablolama tipi: | kalkan teli | Ev malzemesi: | SS304+polimer |
Vurgulamak: | Shield Wire Ultrasonik Piezoelektrik Dönüştürücü,IP68 Ultrasonik Piezoelektrik Dönüştürücü,Polimer Muhafaza Ultrasonik Piezo Dönüştürücü |
ultrasonik sensör, piezo dönüştürücü, ultrasonik akış sensörü
Ultrasonik dönüştürücü uygulaması:
Ultrasonik akış ölçer, sıvı ortamdaki ultrasonik dalgayı ileterek sıvı akış hızını ölçmek için piezoelektrik dönüştürücü ile birlikte kullanılır.Akış ölçümüne ek olarak, sıvı seviyesi ölçümü için ultrasonik piezo dönüştürücü kullanılabilir.Bunlar esas olarak algılama, B-medikal, güzellik ekipmanları, akustik dönüştürücü, mikro tahrikli, ultrasonik ısı ölçer, su sayacı, kaynakçı, temizleyici, ultrasonik debimetre vb. gibi ölçüm uygulamalarında kullanılır.
Ultrasonik dönüştürücünün çalışma prensibi:
Piezoelektrik ultrasonik dönüştürücüler bir ultrasonik akış ölçerde kullanılır, kapalı bir borudan akan bir sıvının hızını belirlemek için ses dalgalarını kullanır ve sıvıdan yansımaları aynıdır.Verici, akış hızını belirlemek için yukarı ve aşağı zamanları işler.
Neden yapılmıştır: ultrasonik sensör:
Aktif bir eleman, bir destek ve aşınma plakasından oluşan yüksek frekanslı ultrasonik dönüştürücü.Aktif elementi, elektrik enerjisini ultrasonik enerjiye dönüştüren bir piezoelektrik veya tek kristal malzemedir.Ayrıca daha sonra ultrasonik enerjiyi geri alır ve elektrik enerjisine dönüştürür.
Ürün veri sayfası
teknik parametreler | |||||
modeli | 17B | Merkez frekansı | 975 + 30 KHz | Statik kapasite | 500 PF + %20 |
rezonans empedansı | <110 Ω | Koruma | IP68 | Çalışma sıcaklığı | < 90 ℃ |
Baskı yapmak | >3.0 MPa | İletim açısı | 5 – 10 |
Almak duyarlılık |
>300 mv (yarım dalga) |
Ev materyalleri | SS304+polimer | yayan yüzey | Çap.17 mm | Montaj yüzeyi | Çap.21 mm |
Fok |
Epoksi kapsülleme |
kablolama | Merkez | Tel tipi |
Çap.2,5 mm çift çekirdek |
Madde 17SLW | Birim | Standart V | Kalem | Birim | Standart V |
Merkez F(Fr) | KHz | 970±30 | A ışını yayar | . | 5-10 |
Rezonans(R0) | Ω | <110Ω | Koruma | IP65 | |
Statik C(CP) | pF | 900±20% | Baskı yapmak | MPa | ﹥2.6 |
Alım hassasiyeti | mv | >280mv(yarım) | Tel kurşun yolu | mm | Sensör merkezi |
Menzil | mm | Fok | epoksi dolgu | ||
Sıcaklık | ℃ | <70° | Delik çapı | mm | Φ21 |
Voltaj | V | 3 | Ev malzemesi | yüksek moleküler | |
NTC |
3950 10K 1% |
parametreler

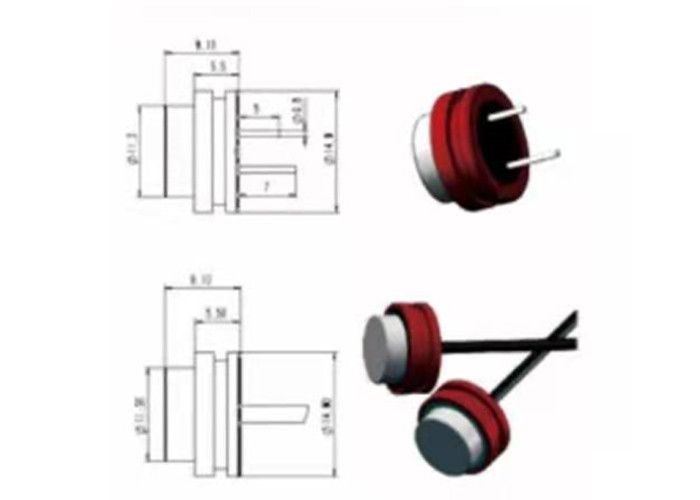

Farklı seçenekler:
