Menşe yeri: | Çin |
---|---|
Marka adı: | Runpaq |
Sertifika: | CE |
Model numarası: | 17B8 |
Min sipariş miktarı: | 1000 adet |
Ambalaj bilgileri: | köpük + kutu |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | T / T, L / C, Western Union, D / P |
Yetenek temini: | 100.000 / Ay |
Açıklama: | ultrasonik piezo dönüştürücü | Merkez Frekansı: | 975 +/- 30 HZ |
---|---|---|---|
Statik Kapasite: | 500PF +/- 20% | Rezonans Empedansı: | < 100 Ω |
Işın açısı iletmek: | 5 - 10 derece | Hassasiyet Alma: | >120 mv (yarım dalga) |
yayan yüzey: | <i>Dia.</i> <b>Çap.</b> <i>15 mm</i> <b>15 mm</b> | Montaj yüzeyi: | <i>Dia.</i> <b>Çap.</b> <i>21 mm</i> <b>21 mm</b> |
Basınç: | > 3.0 MPa | kablo: | merkez |
Kablolama tipi: | kalkan teli | Ev malzemesi: | SS304+polimer |
Vurgulamak: | IP68 Koruma Ultrasonik Piezo Dönüştürücü,1MHZ Ultrasonik Su Akış Sensörü,Dia 21mm Montaj Ultrasonik Piezo Dönüştürücü |

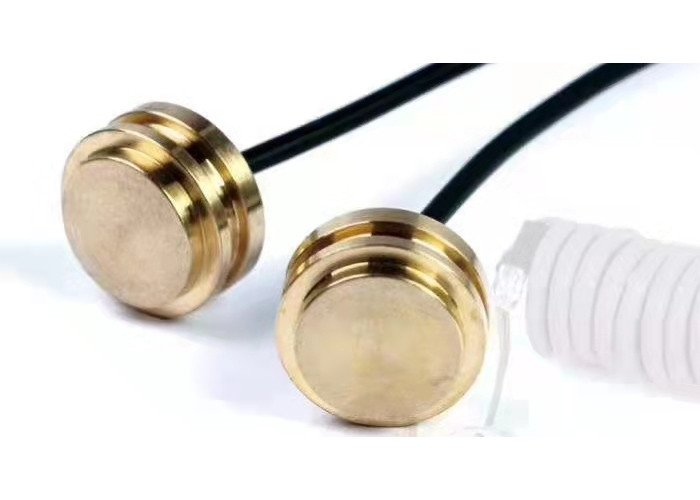

ultrasonik su akış sensörü, ultrasonik piezo dönüştürücü 1MHZ
Ultrasonik dönüştürücü uygulaması:
Ultrasonik akış ölçer, sıvı ortamda ultrasonik dalgalar yayarak sıvı akış hızını ölçmek için bir piezoelektrik dönüştürücü ile birlikte kullanılır.Akış ölçümüne ek olarak, sıvı seviyesi ölçümü için ultrasonik piezoelektrik dönüştürücüler de kullanılabilir.Bunlar esas olarak muayene, B-medikal, güzellik ekipmanları, akustik dönüştürücüler, mikro sürücüler, ultrasonik ısı sayaçları, su sayaçları, kaynakçılar, temizleyiciler, ultrasonik akış ölçerler vb. gibi ölçüm uygulamaları için kullanılır.
Ultrasonik dönüştürücünün çalışma prensibi:
Piezoelektrik ultrasonik dönüştürücüler, ultrasonik akış ölçerlerde kullanılır.Kapalı bir borudan akan sıvının hızını belirlemek için ses dalgalarını kullanırlar ve sıvıya yansımaları aynıdır.Verici, akış hızını belirlemek için yukarı ve aşağı akış süresini işler.
Neden yapılmıştır: ultrasonik sensör:
Aktif bir eleman, bir destek ve aşınma plakasından oluşan yüksek frekanslı ultrasonik dönüştürücü.Aktif elementi, elektrik enerjisini ultrasonik enerjiye dönüştüren bir piezoelektrik veya tek kristal malzemedir.Ayrıca daha sonra ultrasonik enerjiyi geri alır ve elektrik enerjisine dönüştürür.
Ürün veri sayfası
teknik parametreler | |||||
modeli | 17B | Merkez frekansı | 975 + 30 KHz | Statik kapasite | 500 PF + %20 |
rezonans empedansı | <110 Ω | Koruma | IP68 | Çalışma sıcaklığı | < 90 ℃ |
Baskı yapmak | >3.0 MPa | İletim açısı | 5 – 10 |
Almak duyarlılık |
>300 mv (yarım dalga) |
Ev materyalleri | SS304+polimer | yayan yüzey | Çap.17 mm | Montaj yüzeyi | Çap.21 mm |
Fok |
Epoksi kapsülleme |
kablolama | Merkez | Tel tipi |
Çap.2,5 mm çift çekirdek |
Madde 17SLW | Birim | Standart V | Kalem | Birim | Standart V |
Merkez F(Fr) | KHz | 970±30 | A ışını yayar | . | 5-10 |
Rezonans(R0) | Ω | <110Ω | Koruma | IP65 | |
Statik C(CP) | pF | 900±20% | Baskı yapmak | MPa | ﹥2.6 |
Alım hassasiyeti | mv | >280mv(yarım) | Tel kurşun yolu | mm | Sensör merkezi |
Menzil | mm | Fok | epoksi dolgu | ||
Sıcaklık | ℃ | <70° | Delik çapı | mm | Φ21 |
Voltaj | V | 3 | Ev malzemesi | yüksek moleküler | |
NTC |
3950 10K 1% |
parametreler
Farklı seçenekler:
